大部分热量是经板翅式换热器的翅片经过平板传递

时间:2019-10-08      来源:http://www.jlshrq.net

有人问板翅式换热器作业原理是什么?其实板翅式换热器规划,首要包含规划核算和功能校核。规划核算是在必定的工艺参数条件下,核算换热器所需传热面积(或有用长度)。功能校核是在原规划工艺条件发生变化情况下,确认流体出口温度是否满意工艺要求。

以平板和翅片作为传热元件的换热器。它首要由板束和封头等构成。板束中有若干通道。在每层通道的两平板间放置翅片,并在两侧用封条密封。依据流体流动方法不同,冷、热流体通道间隔迭置、摆放并钎焊成全体,即制成板束。两流体流动方法有逆流、错流和错逆流等。

A、B流体分别由入口封头经一分配段的导流片导入各自的板束通道,再经另一分配段的导流片导至出口封头而引出,两流体呈逆流间壁换热。常用的翅片有平直、多孔、锯齿和波纹等方式。

板翅式换热器

板翅式换热器的首要优点是:

①效能高。因翅片对流体的扰动,使构成热阻的边界层不断更新,传热系数一般为管壳式换热器的3倍;而且在小温差(1.5~2℃)下,热(冷)量回收作用好。用于气-气换热时作用好。

②紧凑。因大部分热量是经翅片经过平板传递,设备单位体积的传热面积可达1500米 /米。

③分量轻 传热面积相一起,分量近于管壳式换热器的 1/5。

④坚固。因板束为一全体件而且翅片在两平板间起支承作用,故可承受较高的作业压力。此外,还可在同一设备中完成多种流体一起换热。但板翅式换热器它大多用铝合金制作,也可用铜、不锈钢和钛等。

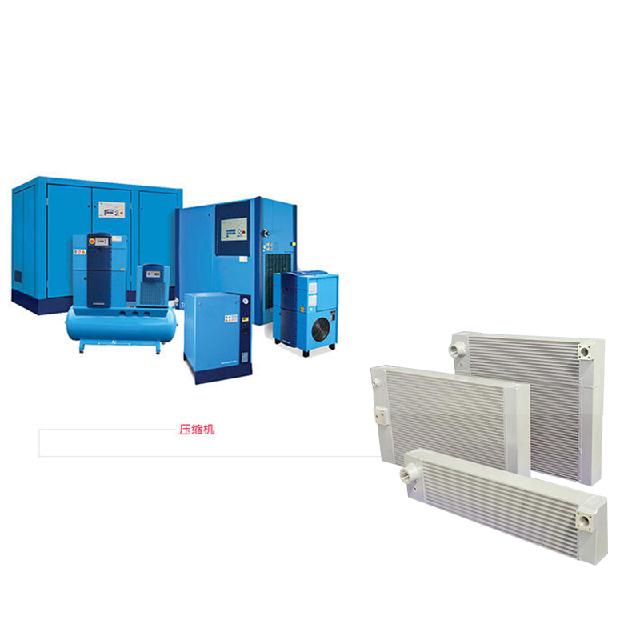

以上内容均来自于网络,板翅式换热器通道狭小、易阻塞,清洗维修较困难,制作工艺较杂乱。我公司是生产铝制板翅式换热器的专业厂家,铝制板翅式换热器具有换热效率高、体积小、重量轻及适用性强等优点。此类设备目前已被广泛应用于压缩机、工程机械、制冷设备、气体分离、风力发电、石油化工、车辆工程等领域。
