板翅式换热器了解板式冷却器不同的的性能特点

时间:2019-02-26      来源:http://www.jlshrq.net

  板式冷却器由于传热系数高,又因为有不同的波纹板错综复杂,互相导致的流道,板式冷却器在板翅式换热器中的使用使得流体在波纹板间流道内呈旋转三维流动,这样使得设备可以在较低的雷诺数(一般Re=50~200)下产生紊流,导致了内部的传热系数相较于之前来说高,一般来说是管壳式的3~5倍。

  对数平均温差大,末端温差小在管壳式换热器中,两种流体分别在管程和壳程内流动,总体上是错流流动,对数平均温差修正系数小,而板式换热器多是并流或逆流流动方式,其修正系数也通常在0.95左右,此外,冷、热流体在板式换热器内的流动平行于换热面、无旁流,因此使得板式换热器的末端温差小,对水换热可低于1℃,而管壳式换热器一般为5℃。

  占地面积小板式换热器结构紧凑,单位体积内的换热面积为管壳式的2~5倍,也不像管壳式那样要预留抽出管束的检修场所,因此实现同样的换热量,板式换热器占地面积约为管壳式换热器的1/5~1/10。

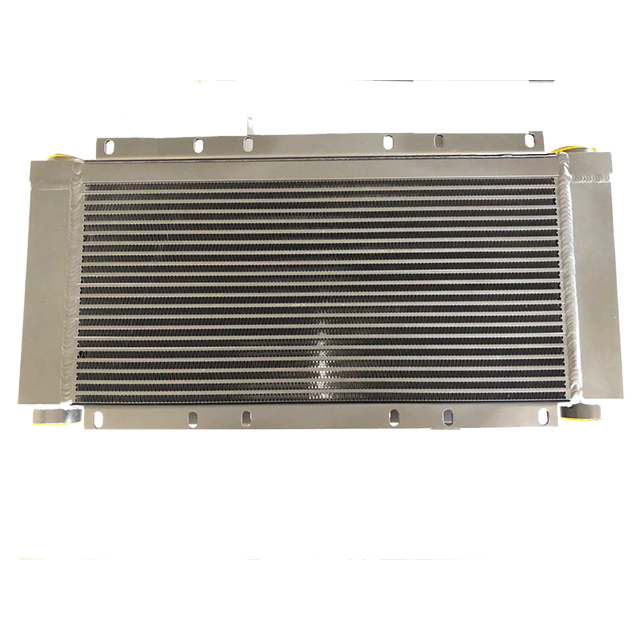

板翅式换热器


  容易改变换热面积或流程组合,只要增加或减少几张板,即可达到增加或减少换热面积的目的;改变板片排列或更换几张板片,即可达到所要求的流程组合,适应新的换热工况,而管壳式换热器的传热面积几乎不可能增加。

  价格低采用相同材料,在相同换热面积下,板式换热器价格比管壳式约低40%~60%。

  制作方便板式换热器的传热板是采用冲压加工,标准化程度高,并可大批生产,管壳式换热器一般采用手工制作。

  容易清洗框架式板式换热器只要松动压紧螺栓,即可松开板束,卸下板片进行机械清洗,这对需要经常清洗设备的换热过程十分方便。

  热损失小板式换热器只有传热板的外壳板暴露在大气中,因此散热损失可以忽略不计,也不需要保温措施。而管壳式换热器热损失大,需要隔热层。

  容量较小是管壳式换热器的10%~20%。

  单位长度的压力损失大由于传热面之间的间隙较小,传热面上有凹凸,因此比传统的光滑管的压力损失大。

  使用板式冷却器的设备不易结垢,在重量轻板式换热器中需要注意的是板片厚度仅为0.4~0.8mm,而管壳式换热器的换热管的厚度为2.0~2.5mm,管壳式的壳体比板式换热器的框架重得多,板式换热器一般只有管壳式重量的1/5左右。 由于内部充分湍动,所以不易结垢,其结垢系数仅为管壳式换热器的1/3~1/10。
