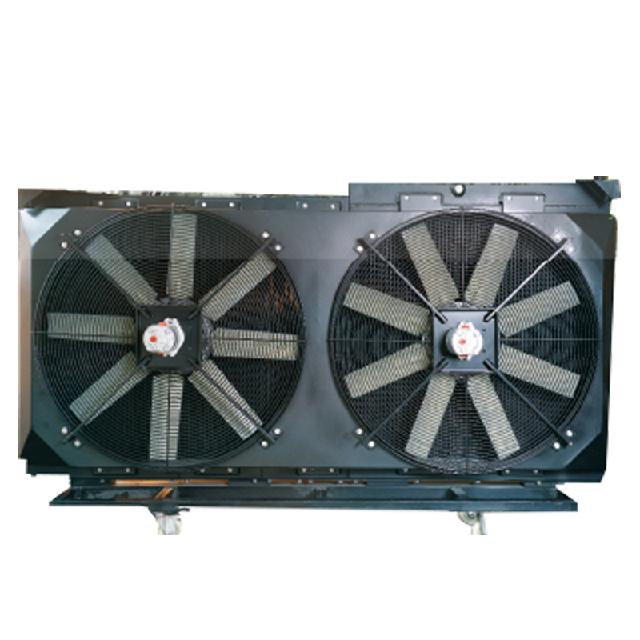

中冷器表示板式换热器采用密封效果引导介质流动方向

和中冷器不同，板式换热器是有板片的，这个板片是换热器的重要组成部分，多使用不锈钢和钛等材料制成，这样通过传热工序制成不同外形的产品，橡胶的垫圈在安装当中形成一个密封的空间进行介质导流，控制流通介质的方向，这些板片上会有上承杆来固定板片使之不会上下所有移动，多安装在侧面有固定板和流动压紧板的框架中，并使用螺栓夹紧。

板式换热器板片作为板式换热器的重要组成部门，其材质主要有不锈钢，钛及钛钯等。而板片本身仍是由金属板和橡胶垫圈所组成。其中金属板可以按不同传热工况压制成不同的外形。而橡胶垫圈则安装在沿板片周边的垫圈槽内，形成密封和介质导流。

板片的定位是以五点金属与金属接触而确定，上承杆的三点，可以防止板片上下移动，加上下承杆的两点板片就不会左右移动。板式换热器是由一组波纹金属板组成，板上有四个角孔，供传热的两种液体通过。金属板片安装在一个侧面有固定板和流动压紧板的框架内，并用夹紧螺栓夹紧。板片上装有密封垫片，将流体通道密封，并且引导流体交替地流至各自的流道内，形成热交换。

板式换热器利用板片进行介质的阻挡，介质当中会有流体的流量，物理性质，压力降和温度差决定了板式换热器板片的数目和尺寸，控制介质的流通方向。使用的波纹板不仅进步了湍流程度，并且形成很多支承点，足以承受介质间的压力差。金属板和流动板压紧板吊挂在上导杆，并由下导杆定位，而杆端则固定在支撑柱上。
