板翅式散热器进行散热由热阻有效面积决定

时间:2019-06-25      来源:http://www.jlshrq.net

散热器根据自身作用进行气体等的流通,不断增强散热的效果。散热器的热阻是由材料的导热性和体积内的有效面积决定的。实体铝或铜散热器在体积达到0.006m3时,再加大其体积和面积也不能明显减小热阻了。对于双面散热的分立半导体器件,风冷的全铜或全铝散热器的热阻只能达到0.04℃/W。而热管散热器可达到0.01℃/W。在自然对流冷却条件下,热管散热器比实体散热器(你说的板翅式)的性能可提高十倍以上。

热管原理热管是一种传热性极好的人工构件,常用的热管由三部分组成:主体为一根封闭的金属管,内部有少量工作介质和毛细结构,管内的空气及其他杂物必须排除在外。热管工作时利用了三种物理学原理:

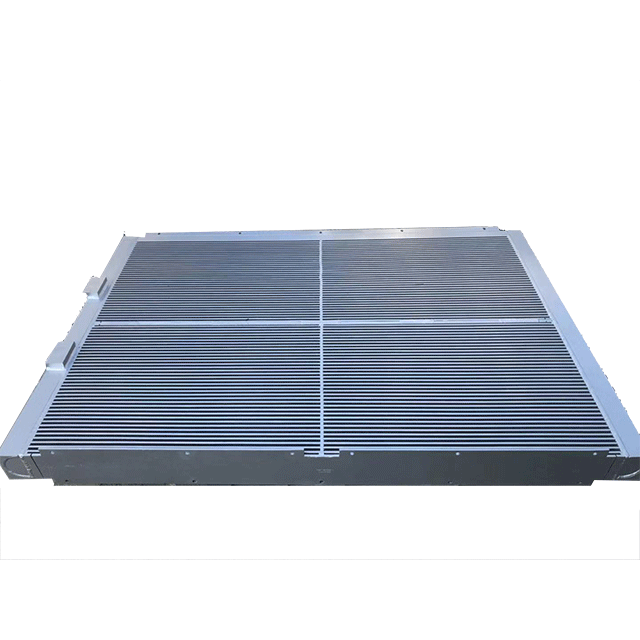

板翅式散热器

⑴在真空状态下,液体的沸点降低;

⑵同种物质的汽化潜热比显热高的多;

⑶多孔毛细结构对液体的抽吸力可使液体流动。

优点:加热管问世以来,使电力电子装置的散热系统有了新的发展。无论何种散热方式,其最终散热媒体是空气,其他都是中间环接。空气自然对流冷却效果能够达到的方法一是进行散热而是增强设备本身自冷的能力。因为热管自冷散热系统无需风扇、没有噪音、免维修、安全可靠,热管风冷甚至自冷可以取代水冷系统,节约水资源和相关的辅助设备投资。此外,热管散热还能将发热件集中,甚至密封,而将散热部分移到外部或远处,能防尘、防潮、防爆,提高电器设备的安全可靠性和应用范围。
